主要特性


高清視頻分配芯片，支持視頻無壓縮、無延遲分配

每組分配器支持1路SDI視頻輸入，4路視頻輸出，支持1路或3路高清字符疊加

自動識別3G-SDI /HD-SDI /SD-SDI信號

自動線纜均衡，可自動恢復傳輸自遠程的信號

內置時鐘恢復電路，有效去除信號抖動

內置高性能線纜驅動芯片，支持輸出信號長距離傳輸

符合HDCCTV V1.0標準和國家相關標準

支持高清字符疊加，包括攝像機標題、時間等信息

字符為高清64X64點陣規(guī)格，三種顏色可選，設置字符背景色，位置及勾邊









HMXS1VD4/HMXS3VD4 HD-SDI 視頻分配器?技術參數(shù)









型號

HMXS1VD4

HMXS3VD4




接口帶寬

2.97Gbps/1.485Gbps/270Mbps




反射損耗

SD-SDI：18dB @ 270MHz

HD -SDI：15dB @ 1.5GHz

3G-SDI：>15dB




視頻輸入

1ch，75Ω，1~2Vp-p輸入信號




視頻輸出

4ch，75Ω，1~2Vp-p輸出信號




信號電平

800mV±5%




字符疊加

1路高清字符疊加視頻輸出

3路高清字符疊加視頻輸出




字符配置

64X64點陣高清字符，中/英文可選，三種字體顏色，設置字符背景色，位置及勾邊




上升與下降時間

SD-SDI：600-900ps

HD-SDI：<200ps

3G-SDI：<130ps




抖動

SD-SDI：<0.05UI p-p

HD-SDI：<0.1UI p-p

3G-SDI：<0.2UI p-p




工作溫度

0℃~ +50℃




工作濕度

0~90%RH（無冷凝）




安裝方式

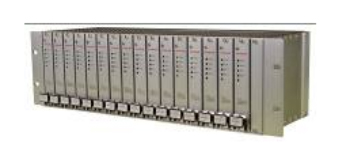

機架安裝?，3U機箱，內置16張視頻分配卡
