? 探測范圍：7.5 米 x 7.5 米（25 英尺 x 25 英尺）
? 擁有一步探測技術 (FSP) 的嵌入式微控制器
? 防氣流和昆蟲干擾
? 雙體式設計
? 溫度補償
? 護蓋防拆開關（-T 型）

這些探測器是經過簡化的傳統獨立被動紅外探測器，能夠以較低的成本提供可靠的性能。 菲涅爾鏡片可以在整個視場范圍內提供高度清晰的圖像，令入侵者無處藏身。 嵌入式微控制器可以執行一步探測 (FSP)，減少了誤報并保證了最佳的捕獲性能。 可調的安裝高度范圍、雙體式設計和可選的支架使得安裝人員可以輕松靈活地執行安裝。 溫度補償有助于在各種氣候條件下保持和提高產品的性能。ISN?AP1?T 型探測器提供了護蓋防拆開關。

基本功能
  所有型號均具有的功能
  嵌入式微控制器

  微控制器采用先進成熟的信號處理技術，包括博世特有 FSP 和溫度補償技術。 與用固定閾值級別來比較連續信號的傳統 PIR 探測器相比，采用微控制器的探測器更加安全可靠，同時提供卓越的防誤報功能。
  信號處理

  一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和計時來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。
  防氣流和昆蟲干擾

  密封的光學成像室可以防止氣流和昆蟲對探測器造成干擾。
 雙體式設計

  在安裝和固定期間，只需拆除護蓋。 電路板和光學器件保持統一整體，大大提高了安裝速度、便利性和效率。
  溫度補償

  探測器可以在臨界溫度下調節 PIR 的靈敏度以更加準確地探測人體熱量，從而有效識別入侵者并避免誤報。
  測試功能

  在步測期間，紅色發光二極管 (LED) 指示燈將會指示報警并進入活動狀態。
  ISN-AP1-T 和 ISN-AP1-T-CHI 型號的附加功能
  護蓋防拆開關

當拆除護蓋時，常閉觸點會打開，同時向控制主機發出報警信號。
  啟用或禁用 LED 指示燈

  可通過 LED 跳線啟用或禁用 LED 指示燈。

證書與認可






地區

認證




歐洲

CE

ISN-AP1 and ISN-AP1-T: EC Directive

        89/336/EEC and EN55022: 1998 +A1:

        2000 +A2: 2003 (ANSI C63.4: 2003),

        EN50130-4: 1996 +A1: 1998 +A2:

        2003, EN61000-3-3: 1995 +A1:2001,

        EN61000-4-2: 1995 +A1: 1998 +A2:

        2001, EN61000-4-3: 2002 +A1: 2003

        +A2: 2005, EN61000-4-4: 1995 +A1:

        2000 +A2: 2001, EN61000-4-5: 1995

        +A1: 2001, EN61000-4-6: 1996 +A1:

        2001 +A2: 2001 +A3: 2005,

      EN61000-4-11:1994 +A1: 2004




中國

CCC

ISN-AP1-T-CHI: 2009031901000547




歐洲

EN

ISN?AP1-T：EN50131-2-2 2 級，環境等級 II

        ISN?AP1：EN50131-2-2 1 級，環境等級 II





安裝/配置











電源注意事項
  ? 使用經認證的電源。 所有輸出只能連接到安全超低電壓
  (SELV) 電路。

? 探測器沒有內置備用電池。
  安裝注意事項

  若要調整安裝高度，請在安裝之前上下滑動探測器的印刷電路板
  (PCB)。 選擇下列一種高度范圍：

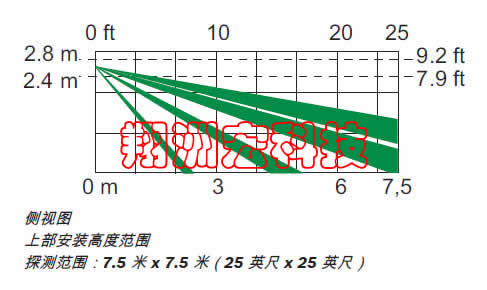

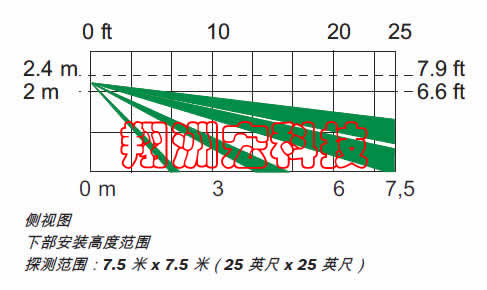

  ? 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）

  ? 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）

  缺省高度為 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。

  探測器應安裝在適當?shù)氖覂?nèi)位置，以使入侵者必然經過探測器的探測區域。 使用可選的 B335-3 小型旋轉式安裝支架，探測器可以安裝在角落處或者平坦的墻體（表面，半齊平安裝）。

  注解可選的安裝支架會減少探測器的探測范圍，并會增加探測盲區。

  不要把探測器安裝在以下地方：室外，窗戶或窗戶附近，陽光直射的地方，氣流風口，空調出口附近，熱源附近，或者動物經常出沒的地方。
  兼容性信息

  每種探測器均可以與所有傳統控制主機一起工作。

附件






數量

組件




1

探測器




2

平頭螺絲




2

 螺絲固定件





技術規格
  殼體設計

  顏色： 白色

  尺寸： 93 毫米 x 52 毫米 x 44 毫米
  （3.7 英寸 x 2.1 英寸 x 1.7 英寸）

材料： 高強度 ABS 塑料
  環境要求

  相對濕度： 0 至 95%，無冷凝

  工作溫度： 0°C 至 +49°C（+32°F 至 +120°F）

存儲溫度： -29°C 至 +49°C（-20°F 至 +120°F）
  指示燈

  報警指示燈： 紅色 LED

在 ISN-AP1-T 和 ISN?AP1?T?CHI 上，可通過 LED 跳線啟用或禁用。
  輸出

  繼電器： 監控方式 A 常閉 (NC) 觸點，電氣額定值：125 mA，28 VDC，3 W。

防拆開關 (ISN-AP1-T)： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。 防拆開關電路連接到 24 小時保護電路。
  電源要求

  電流（報警）： < 25 mA

  電流（待機）： < 15 mA，12 VDC

工作電壓： 9 VDC 至 15 VDC

  定購信息






ISN?AP1 被動紅外探測器

溫度補償，7.5 米 x 7.5 米（25 英尺 x 25

英尺）探測范圍，以及采用 FSP 技術的

微控制器。

ISN-AP1




ISN?AP1?T 被動紅外探測器

溫度補償，護蓋防拆開關，7.5 米 x 7.5

米（25 英尺 x 25 英尺）探測范圍，以及

采用 FSP 技術的微控制器。

ISN-AP1-T




ISN?AP1?T?CHI 被動紅外探測器（中國版）

溫度補償，護蓋防拆開關，7.5 米 x 7.5

米（25 英尺 x 25 英尺）探測范圍，采

用 FSP 技術的微控制器，適合在中國使用。

ISN-AP1-T-CHI




  硬件附件






B338 通用天花板安裝支架

用于吸頂式安裝的塑料旋轉支架。 垂

直旋轉范圍為 +7° 至 -16°，水平旋轉范圍

為 ±45°。

B338




B335-3 小型旋轉式安裝支架

小型旋轉式塑料壁裝支架。 垂直旋轉

范圍為 +10° 至 -20°，水平旋轉范圍為

±25°。 每包三件。

B335-3
