? 監測兩個保護回路
? 可用于經 UL 認證的防火和安防應用場合
? 可設定地址的 DIP 撥碼開關

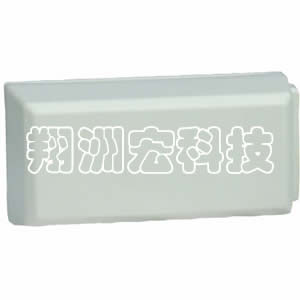

DS7460i 雙防區輸入模塊可與兼容的多路復用總線系統配合使用，采用兩個多路復用總線防區地址，能監視兩個獨立防區。 它通過 DIP拔碼開關設定地址，提供兩個傳統常開 (NO) 或常閉(NC) 觸點的輸入防區。

基本功能
  監測兩個保護回路

  兩個保護防區專門用于監視常開或常閉干觸點。 它們通過 47 千歐終端電阻（EOL）進行監測。

  通過安裝與舌簧開關配合使用的磁鐵并拆除防區 1 的終端電阻，防區 1 可以用作磁控開關。 在用作磁控開關時，防區 1 不能監視其它觸點。
  證書與認可






地區

認證




歐洲

CE

2004/108/EC EMC Directive (EMC),

2006/95/EC Low-Voltage Directive (LVD)




美國

UL

NBSX: Household Burglar Alarm System

        Units (UL1023), UOXX: Control Unit

        Accessories, System (UL864, 9th edition),

        UTOU: Control Units and Accessories -

      Household System Type (UL985)




CSFM

7165-1615: 113, 7165-1615:

      119 2008 年 7 月




安裝/配置
  兼容性信息






控制主機

D9412GV2、D7412GV2 和 D7212GV2 控制主機

D9412G、D7412G 和 D7212G 控制主機

D9124 火警控制主機

DS7400Xi 控制主機




多路復用總線接口模塊

D8125MUX 多路復用總線接口模塊

DS7430 多路復用總線擴展模塊

DS7436 多路復用總線擴展模塊





  防火應用場合

  對于經 UL 認證的防火安裝場合，必須使用常開 (NO) 觸點。 對于防火安裝場合，請按需訂購一定數量的多路復用總線火災防區終端電阻（部件號：28010）。
  接線

  最大阻抗：額定值 4.05 歐姆，+20°C (+68°F)






距離（近似值）

尺寸




76 米

0.65 毫米




193 米

1.02 毫米




250 英尺

22 AWG




600 英尺

18 AWG



  有關多路復用總線的布線要求，請參閱多路復用總線擴展模塊參考指南。 為控制主機布線時推薦使用四芯電纜。 不要使用屏蔽或雙絞線電纜。
  注解：如果用于防火應用場合，則需要使用 18 AWG 電線。
  附件






數量

 組件




1

雙防區輸入模塊




2

多路復用總線防區終端電阻（部件號：26069）




1

硬件包




1

說明文件包





  技術規格
  電路參數

  啟動設備電路類型： B 類（樣式 A）

  信號線路電路類型： B 類（樣式 4）

  防區要求： 兩個多路復用總線地址
  環境要求

  操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）
  電源要求

  電流消耗： 1 mA（最大）
  定購信息
  DS7460i 雙防區輸入模塊

  DS7460i 雙防區輸入模塊提供兩個傳統常開 (NO) 或常閉 (NC) 觸點的輸入防區。它通過 DIP 撥碼開關設定地址。
