? 多達 8 個傳感器輸入回路
? 直接連接至控制主機數據總線

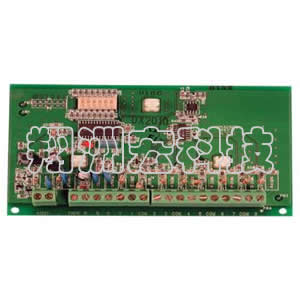

DX2010 輸入擴展模塊直接連接至兼容控制主機的數據總線。 每個擴展模塊增加 8 個輸入回路。 最多可在一個控制主機外殼中安裝五個擴展模塊（三個在內側壁上，兩個在后壁上）。

證書與認可






地區

認證




歐洲

CE

1999/5/EC Radio Equipment and

        Telecommunications Equipment (R&TTE),

        2004/108/EC EMC Directive (EMC),

        2006/95/EC Low-Voltage Directive (LVD)




比利時

INCERT

 B-509-0005




美國

UL

DX2010: AMCX: Central Station Alarm

        Units (UL1610, UL1635), AMTB: Control

        Panels, SIA False Alarm Reduction, AOTX:

        Local Alarm Units (UL464, UL609), APAW:

        Police Station Alarm Units (UL365,

        UL464), APOU: Proprietary Alarm Units

        (UL1076), NBSX: Household Burglar

        Alarm System Units (UL1023), UTOU:

        Control Units and Accessories - Household

      System Type (UL985)




CSFM

DX2010: 7167-1615: 183 and

      7167-1615: 223 July 2008




法國

AFNOR

NF，A2P 2 類 (122000076-03)





安裝/配置
  兼容性信息








控制主機

易安系列 (ICP?EZM2?NA, ICP?EZM2?UK,

        ICP?EZM2?LC)、D4412、D6412、DS7220V2

      和 DS7240V2





技術規格
  輸出

輸出： 100 mA，12 VDC（附件受監控輸出）
  環境要求

  操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）

  相對濕度： +30°C (+86°F) 時 5% 到 85%，無冷凝
  回路

  輸入： 最多 8 路輸入

  輸入觸點可以常開 (NO) 或常閉 (NC)，使用相應的終端電阻進行監控。

  電阻： 60Ω（最大）

  端子接線尺寸： 1.8 毫米 (14 AWG) 至 0.8 毫米 (22 AWG)
  電源要求

  最大電流： 35 mA（待機）

  連接附件時最大 35 mA

  操作電壓： 8 VDC 至 14 VDC
定購信息
  DX2010 輸入擴展器

  為 8 個附加輸入防區提供直接連線擴展。 隨附 DX2010 板。
  DX2011 安裝包

  包括 DX2010 輸入擴展模塊和 D203 金屬外殼。
  DX2012 安裝包

  包括 DX2010 輸入擴展模塊和 AE20 塑料外殼。
硬件附件
  AE20 通用塑料外殼

  安裝在單開口/雙開口電氣接線盒、9 厘米（3.5 英寸）八邊形接線盒或 10 厘米（4 英寸）方形接線盒中。 尺寸為 12 厘米 x 16 厘米 x 4 厘米（4.7 英寸 x 6.2 英寸
  x 1.5 英寸）。 可容納模塊上的墻壁防拆

  開關。
  D203 外殼D203
