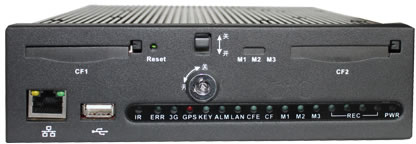

產品概述


 采用閃存卡（CF卡）作為存儲介質，抗震性能更好

 兩塊閃存卡存儲，錄像時間長，穩定性高

 采用鋁型材作為機箱，散熱性、牢固性更高

 閃存卡擋板及鎖定結構，保護良好，操作方便

 接口標準化，航空接口便于施工、牢固耐用

 ?功能豐富，具有多種報警方式、錄像模式

 標準便捷的硬件設置編碼模式，使用更方便，且低碼流設置更實用、更適合于閃存卡這種存儲容量稍小的存儲介質

 內置專業車載寬電壓電源模塊，為攝像機等提供電源，安裝簡單

 外部報警輸入常量化定義，施工更標準

 可內置3G無線傳輸模塊和GPS定位模塊，實現遠程視頻監控管理功能


技術參數









 設備參數

 DH-DVR0404 ME-S




 系





統

 主處理器

 高性能工業級嵌入式微控制器




 操作系統

 嵌入式LINUX




 系統資源

 多工操作，可同時多路錄像、同時錄像回放、同時網絡操作




 操作界面

 人性圖形化菜單會話界面




 輸入設備

 鼠標操作、遙控器操作




 輸入法

 數字、英文、符號、可擴展中文輸入




 快捷功能

 菜單中對于相同設置可進行快捷復制粘貼操作；右鍵菜單列出了畫面分割等常用的功能；鼠標雙擊直接切換畫面




 壓

縮

標

準

 圖像壓縮

 H.264




 音頻壓縮

 G711A




 視









頻

 視頻輸入

 4路復合視頻(NTSC/PAL)? 航空接口（1.0VP-P，75Ω）




 視頻輸出

 1路PAL/NTSC，航空接口（1.0VP-P，75Ω）復合視頻信號輸出




 1路VGA輸出




 支持TV/VGA視頻同時輸出




 視頻標準

 PAL（625線，50場/秒），NTSC（525線，60場/秒）




 視頻記錄速度

 PAL每路1幀/秒-25幀/秒可調和NTSC每路1幀/秒-30幀/秒可調；




 畫面分割

 1、4畫面




 監視輪巡

 支持報警、動態監測及定時自動控制等監視輪訓功能




 圖像分辨率

 PAL/NTSC：




 實時監視 D1 704×576/704×480




 錄像回放 D1 704×576/704×480，2幀，128kbps （模式一）、CIF? 352×288/ 352×240 、QCIF? 176×144/176×120???




 支持雙碼流功能，輔碼流分辨率 CIF? 352×288/ 352×240 、QCIF? 176×144/176×120




 圖像畫質

 圖像畫質6檔可調




 區域覆蓋

 全屏內可設置任意大小的一塊區域遮擋保護，最大支持4塊區域遮擋




 畫面信息

 通道信息、時間信息、車牌信息、車輛行駛信息、保密遮蓋區域

 △注：僅-G、-GC、-GE、-GT系列設備支持GPS信息功能。




 TV調節

 可調節TV輸出的區域，以適應畫面損失嚴重的TV監視器




 通道鎖定

 保密通道監視畫面，當黑屏顯示覆蓋某一路的監視圖像時，實際編碼的圖像仍為正常




 通道處于鎖定，限制沒有權限訪問的用戶查看當前通道，增強保密性




 通道狀態顯示

 可以通道畫面的左下角顯示通道名稱、錄像狀態、通道鎖定狀態、視頻丟失狀態、動態檢測狀態等




 顏色設置

 設置每個通道的視頻輸入信號的色調、亮度、對比度、飽和度、增益




 音



頻

 音頻輸入

 4路航空接口200-2000mV? 10KΩ




 音頻輸出

 1路航空接口200-3000mv? 5KΩ




 語音對講

 支持語音對講，1路有源MIC輸入，1路Line out輸出




 CF卡

 數量

 最多支持2個CF卡




 讀寫速度參考值

 30MB/S，60MB/S，90MB/S（以選購CF卡實際值為準）




 錄



像



及



回



放

 錄像模式

 支持錄像的優先級：手動錄像>報警錄像>動態檢測>定時錄像




 記錄時間

 錄像文件記錄時間1～120分鐘可設置（默認為60分鐘）




 錄像循環方式

 支持CF卡循環覆蓋錄像




 錄像查詢

 根據時間、類型、通道號查詢錄像




 回放模式

 多種慢放速率，多種快放速率，手動單幀播放、倒放等模式




 文件多種切換方式

 可切換到正在播放的上一個文件或下一個文件或文件列表任意的文件




 可切換到當前播放通道同一時刻的其他任意通道的文件（如存在文件）




 支持文件的連續播放，一個文件放完后，繼續播放同一個通道的下一個文件




 多路回放

 支持4路同時回放




 畫面縮放

 回放畫面可在適應窗口/全屏兩個狀態間自由切換




 局部放大

 單畫面全屏回放時可選擇畫面任一區域進行局部放大播放該區域的圖像




 存

儲

功

能

 備份方式

 支持普通CF卡保存?zhèn)浞?/p>




 支持外接USB存儲設備（如普通U盤、移動硬盤）




 支持USB型刻錄光驅（可擴展）




 支持網絡下載保存




 網



絡



功



能

 網絡控制

 遠程訪問前端通道監控畫面




 通過網絡客戶端軟件或瀏覽器訪問、設置系統參數




 通過客戶端或瀏覽器網絡升級程序，實現遠程維護




 可以通過網絡查看外部報警、動態檢測、視頻丟失等報警信息




 支持網絡云鏡控制




 支持錄像文件下載存儲及錄像回放




 與相關軟件（多機版客戶端）配套可實現多臺設備聯網共享信息




 雙工透明串口




 網絡方式報警輸入、輸出




 語音對講




 動

態

檢

測

及

報

警

 動態檢測

 區域設置：每畫面可設置396(PAL 22×18? NTSC 22×15)；檢測靈敏度設置：區域可設置多級靈敏度；可聯動錄像或外部報警或彈出屏幕提示

 報警響應時間≤5s




 視頻丟失

 可聯動外部報警輸出或彈出屏幕提示

 報警響應時間≤5s




 報警預錄

 報警聯動錄像預錄時間為5-30S




 外部報警

 可聯動錄像，或在設置的時間段內聯動外部報警或彈出屏幕提示




 手動報警控制

 可以使能或禁止某個報警輸入通道




 可以模擬產生報警信號輸出到某個報警輸出通道




 報警輸入

 7路報警輸入，對應的報警產生類型是固定的

 報警輸入電壓范圍：6~36V




 報警輸出

 2路繼電器輸出




 報警

 30VDC 1A，125VAC 0.3A（聯動輸出）




 繼電器




 接



口

 CF卡

 2個CF卡接口




 USB接口

 1個USB 2.0接口，可擴展一個




 網絡接口

 RJ45 10M/100M自適應以太網口




 RS485

 1個RS485串口,云臺控制接口，支持多種協議




 RS232

 1個RS232串口

 用于普通串口（調試）、鍵盤接口及透明串口（通過網絡轉發串口的輸入輸出）

 用于連接外部低速設備，串口設置有硬件握手




 擴展模塊功能

 GPS

 內置GPS模塊，可實現GPS信息的顯示和編碼疊加，錄像記錄




 3G

 內置3G模塊（EV-DO，WCDMA，TD-SCDMA），支持時段設置，短信觸發上下線設置，語音觸發上下線設置，?；顣r間設置




 系

統

信

息

 硬盤信息

 CF卡使用狀況等相關信息顯示




 碼流統計

 每個通道的碼流統計，波形顯示




 日志查找

 顯示系統日志，可達1024條，并支持按時間和類型的查找日志信息




 系統版本

 顯示錄像通道數，報警輸入輸出通道數，系統版本號，發布日期等




 在線用戶

 實時顯示網絡上在線的用戶




 用

戶

管

理

 用戶管理

 多級用戶管理




 多種管理模式，本地、串口、網絡的用戶統一管理，特殊用戶權限可設置




 支持用戶和組的添加和權限修改，用戶和組的數量不限制




 密碼安全性保護

 支持密碼修改，有用戶管理權限的用戶還可設置其它用戶的密碼




 帳號鎖定策略：每30分鐘內僅可試密碼5次，否則鎖定




 程序升級

 通過WEB、客戶端或升級工具




 登錄注銷與關機

 密碼方式登錄，確保安全性




 關閉系統菜單時人性化菜單對話：提供注銷菜單用戶，關閉機器，重啟機器等選擇




 可設置關機權限，確保擁有權限的用戶關閉機器




 常規參數

 電源

 DC 6V~36V直流輸入




 功耗

 ≤12W（不含CF卡）




 使用溫度

 -20℃－＋60℃（帶內置電源）




 使用濕度

 5%－95%




 大氣壓

 86kpa－106kpa




 尺寸

 178（寬）×50（高）×220（深）mm




 重量

 2kg




 安裝方式

 臺式安裝、嵌入式安裝、立式安裝
